Pengertian Transistor
Pengertian Transistor, Jenis, dan Karakteristik. Transistor adalah salah satu komponen yang selalu ada di setiap rangkaian elektronika, seperti radio, televisi, handphone, lampu flip-flop dll. Fungsi dari komponen ini sangatlah penting. Kebanyakan, transistor digunakan untuk kebutuhan penyambungan dan pemutusan (switching), seperti halnya saklar. Yaitu untuk memutus atau menyambungkan arus listrik. Selain itu transistor juga berfungsi sebagai penguat (amplifier), stabilisasi tegangan, modulasi sinyal, dan banyak lagi. Keinginan kita untuk merubah fungsitransistor ini adalah dari pemilihan jenis transistor atau dengan cara perangkaian sirkit transistoritu sendiri. Dengan banyaknya fungsi itu, komponen transistor banyak sekali digunakan di dalam rangkaian elektronika.
Jenis-jenis transistor dibedakan berdasarkan arus inputnya BJT (Bipolar Junction Transistor) atau tegangan inputnya FET (Field Effect Transistor). Yang membedakan transistor dengan komponen lain, adalah memiliki 3 kaki utama, yaitu Base (B), Collector, (C) dan Emitter (E). dimana base terdapat arus yang sangat kecil, yang berguna untuk mengatur arus dan tegangan yang ada pada Emitor, pada keluaran arus Kolektor. Sehingga apabila terdapat arus pada basis, tegangan yang besar pada kolektor akan mengalir menuju emitor.
Bahan dasar pembuatan transistor itu sendiri atara lain Germanium, Silikon, Galium Arsenide. Sedangkan kemasan dari transistor itu sendiri biasanya terbuat dari Plastik, Metal, Surface Mount, dan ada juga beberapa transistor yang dikemas dalam satu wadah yang disebut IC (Intregeted Circuit).
Contoh penggunaan transistor dalam rangkaian analog, adalah digunakan untuk fungsi amplifier (penguat), rangkaian analog melingkupi pengeras suara, sumber listrik stabil (stabilisator) dan penguat sinyal radio. Dalam rangkaian-rangkaian digital, transistor digunakan sebagai saklar berkecepatan tinggi. Beberapa transistor juga dapat dirangkai sedemikian rupa sehingga berfungsi sebagai logic gate, memori dan fungsi rangkaian-rangkaian lainnya.
Sejarah transistor
Di pertengahan 1940-an sekelompok ilmuwan yang bekerja di Bell Telephone Labs di Murray Hill, New Jersey, merintis penemuan divais untuk menggantikan teknologi tabung hampa (vacuum tube) saat itu. Tabung hampa menjadi satu-satunya teknologi saat itu untuk menguatkan sinyal atau sebagai saklar dalam elektronika. Masalahnya ialah tabung hampa sangat mahal, mengkonsumsi banyak daya listrik, panas, dan tak-relieable, sehingga perlu perawatan ekstra.Para ilmuwan tersebut (yang berhasil menemukan transistor pada 1947) ialah John Bardeen, Walter Brattain, dan William Shockley. Bardeen (Ph.D. dalam matematika dan fisika dari Princeton University) merupakan spesialis dalam sifat menghantarkan elektron dari semikonduktor. Brattain (Ph.D., ahli dalam struktur atom zat padat pada permukaan dan fisika zat padat). Shockley (Ph.D., pemimpin riset transistor di Bell Labs).
Jenis-Jenis Transistor
Secara umum, transistor dapat dibeda-bedakan berdasarkan banyak kategori:
Materi semikonduktor : Germanium, Silikon, Gallium Arsenide

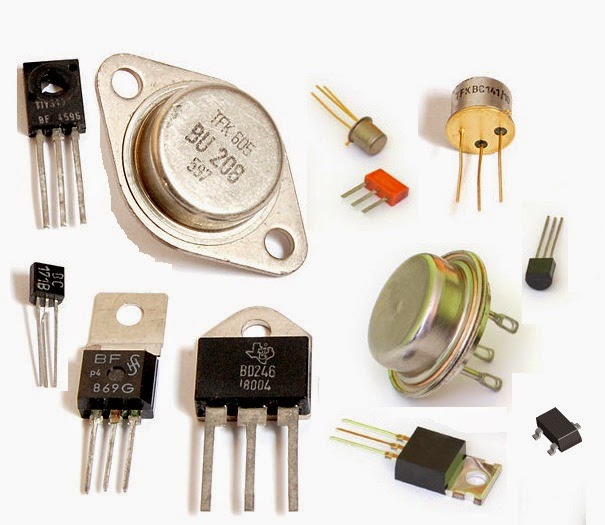

Kemasan fisik : Through Hole Metal, Through Hole Plastic, Surface Mount, IC
Tipe : UJT, BJT, JFET, IGFET (MOSFET), IGBT, HBT, MISFET, VMOSFET
Polaritas : NPN atau N-channel, PNP atau P-channel
Maximum kapasitas daya : Low Power, Medium Power, High Power
Maximum frekuensi kerja : Low, Medium, atau High Frequency, RF transistor, Microwave
Aplikasi : Amplifier, Saklar, General Purpose, Audio, Tegangan Tinggi, dan lain-lain
Bipolar junction transistor (BJT)
Bipolar junction transistor (BJT) adalah jenis transistor yang memiliki tiga kaki, yaitu (Basis, Kolektor, dan Emitor) dan di pisah menjadi dua arah aliran, positif dan negatif. Aliran positif dan negatif diantara Basis dan Emitor terdapat tegangan dari 0v sampai 6v tergantung pada besar tegangan sumber yang dipakai. Dan besar tegangan tersebut merupakan parameter utama transistor tipe BJT. Tidak seperti Field Effect transistor (FET), arus yang dialirkan hanya terdapat pada satu jenis pembawaan (Elektron atau Holes). Di BJT, arus dialirkan dari dua tipe pembawaan (Elektron dan Holes), hal tersebut yang dinamakan dengan Bipolar
Ada dua jenis tipe transistor BJT, yaitu tipe PNP dan NPN. Dimana NPN, terdapat dua daerah negatif yang dipisah dengan satu daerah positif. Dan PNP, terdapat dua daerah positif yang dipisah dengan daerah negatif.
NPN
Pada transistor jenis NPN terdapat arah arus aliran yang berbeda dengan transistor jenis PNP, dimana NPN mengalir arus dari kolektor ke emitor. Dan pada NPN, untuk mengalirkan arus tersebut dibutuhkan sambungan ke sumber positif (+) pada kaki basis. Cara kerja NPN adalah ketika tegangan yang mengenai kaki basis, hingga dititik saturasi, maka akan menginduksi arus dari kaki kolektor ke emitor. Dan transistor akan berlogika 1 (aktif). Dan apabila arus yang melalui basis berkurang, maka arus yang mengalir pada kolektor ke emitor akan berkurang, hingga titik cutoff. Penurunan ini sangatlah cepat karena perbandingan penguatan yang terjadi antara basis dan kolektor melebihi 200 kali.
Contoh gambar rangkaian penggunaan transistor PNP:
PNP
Pada PNP, terjadi hal sebaliknya ketika arus mengalir pada kaki basis, maka transistor berlogika 0 (off). Arus akan mengalir apabila kaki basis diberi sambungan ke ground (-) hal ini akan menginduksi arus pada kaki emitor ke kolektor, hal yang berbeda dengan NPN, yaitu arus mengalir pada kolektor ke emitor. Penggunaan transistor jenis ini mulai jarang digunakan. Dibanding dengan NPN, transistor jenis PNP mulai sulit ditemukan dipasaran
Contoh gambar rangkaian penggunaan transistor PNP:
Karaktersitik dan daerah kerja
Transistor BJT digunakan untuk 3 penggunaan berbeda: mode cut off, mode linear amplifier, dan mode saturasi. Penggunaan fungsi transistor bisa menggunakan karakteristik dari masing-masing daerah kerja ini. Selain untuk membuat fungsi daripada transistor, karakteristik transistor juga dapat digunakan untuk menganalisa arus dan tegangan transistor
Contoh sederhana penggunaan transistor tipe NPN dengan fungsi switching
Ketika saklar (switch) diaktifakan, maka terdapat arus yang mengalir pada resistor 1k dan menuju basis transistor. Ketika basis transistor terdapat arus, maka arus yang berada pada kolektor juga mengalir pada emitor yang mengakibatkan lampu menyala, karena lampu berada pada aliran tertutup (close circuit).
Field Effect Transistor (FET)
Field Effect Transistor adalah jenis transistor yang dapat digunakan untuk menghasilkan sinyal untuk mengontrol komponen yang lain. Komponen Transistor efek medan (field-effect transistor = FET) mempunyai fungsi yang hampir sama dengan transistor bipolar. Meskipun demikian antara FET dan transistor bipolar terdapat beberapa perbedaan yang mendasar. Perbedaan utama antara kedua jenis transistor tersebut adalah bahwa dalam transistor bipolar arus output (Ic) dikendalikan oleh arus input (Ib). Sedangkan dalam FET arus output (ID) dikendalikan oleh tegangan input (Vgs), karena arus input adalah nol. Sehingga resistansi input FET sangat besar, dalam orde puluhan megaohm.
Transistor efek medan mempunyai keunggulan lebih stabil terhadap temperatur dan konstruksinya lebih kecil serta pembuatannya lebih mudah dari transistor bipolar, sehingga amat bermanfaat untuk pembuatan keping rangkaian terpadu. FET bekerja atas aliran pembawa mayoritas saja, sehingga FET cenderung membangkitkan noise (desah) lebih kecil dari pada transistor bipolar. Namun umumnya transistor bipolar lebih peka terhadap input, atau dengan kata lain penguatannya lebih besar. Disamping itu transistor bipolar mempunyai linieritas yang lebih baik dan respon frekuensi yang lebih lebar. Jenis dari transistor FET itu sendiri adalah JFET dan MOFET
